Слаботочные системы медицинского центра: СКС, видеонаблюдение и СКУД

Слаботочные системы медицинского центра: как связать сеть, камеры и контроль доступа

Медицинский центр — объект, где слаботочные системы должны быть аккуратными и предсказуемыми. Здесь важны не только камеры или интернет, а вся инфраструктура: сеть, доступ, серверная стойка, маркировка, питание, кабельные трассы и дальнейшее обслуживание.

В одном из проектов HOMAX выполнял комплекс работ по слаботочным системам медицинского центра. В состав входили СКС/ЛВС, видеонаблюдение, СКУД и общие кабеленесущие системы.

Что входило в проект

На объекте выполнялись:

• монтаж серверной стойки;
• установка коммутаторов и патч-панелей;
• монтаж компьютерных розеток RJ-45;
• прокладка витой пары;
• установка видеокамер;
• монтаж видеорегистратора/серверного оборудования;
• установка контроллеров СКУД, считывателей и замков;
• монтаж блоков питания;
• прокладка лотков, гофры и кабельных трасс;
• маркировка и ПНР.

Ориентировочные объемы:

• 23 IP-камеры;
• 4 коммутатора;
• 4 патч-панели;
• 96 патч-кордов 1 м;
• 8 патч-кордов 2 м;
• 9 бухт витой пары по 305 м;
• 7 упаковок компьютерных розеток;
• 2 контроллера СКУД;
• 6 считывателей;
• 3 электромагнитных замка;
• около 1,1 км гофры и кабельных трасс.

Почему важна структура

В медицинском центре часто ограничено пространство: кабинеты, коридоры, серверная зона, зоны приема, служебные помещения. Если прокладку кабеля и установку оборудования делать без общей схемы, система быстро становится неудобной для обслуживания.

Правильная СКС позволяет понимать, какая розетка куда приходит, как подключены рабочие места, где расположены камеры и какие линии отвечают за доступ.

Маркировка здесь не мелочь. Это то, что экономит время при любой доработке, диагностике или переносе рабочего места.

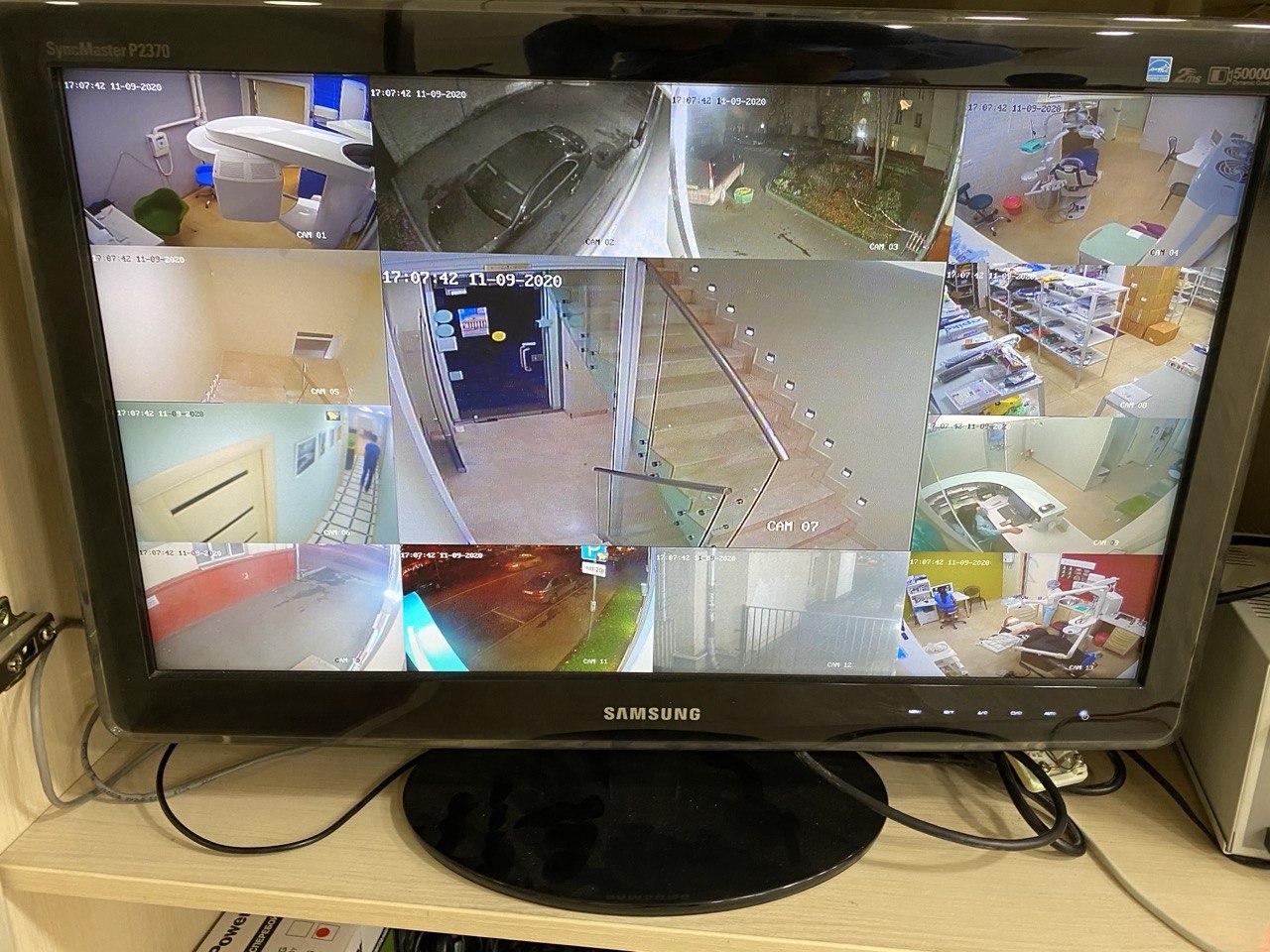

СКУД и видеонаблюдение

Контроль доступа и видеонаблюдение должны работать в общей логике. СКУД управляет доступом в нужные зоны, видеонаблюдение помогает контролировать события и повышает безопасность объекта.

Важно, чтобы эти системы не были «прикручены сверху» после монтажа сети. Их нужно учитывать заранее: питание, кабельные трассы, расположение считывателей, замков, камер и оборудования.

Результат

Медицинский центр получил понятную слаботочную инфраструктуру: сеть, видеонаблюдение и контроль доступа собраны в единую систему, которую можно обслуживать и развивать.

Для коммерческих и медицинских объектов это особенно важно: простой связи, камер или доступа влияет на работу сотрудников и комфорт посетителей.

HOMAX выполняет такие проекты под ключ: обследование, проектирование, поставка оборудования, монтаж, ПНР, маркировка и исполнительная документация.
