Умный дом и инженерия в большой квартире: свет, климат, вентиляция и 249 линий

В большой квартире умный дом нельзя проектировать как набор выключателей, реле и приложения на телефоне. Приложение — это только верхний слой. Под ним должна быть инженерная архитектура: кабельный журнал, щиты, группы освещения, климат, вентиляция, увлажнение, теплые полы, защита от протечек, Wi-Fi, домофония, видеонаблюдение и понятные задания строителям.

На одном из объектов HOMAX работал именно с такой задачей: не добавить несколько сценариев к ремонту, а связать инженерные разделы большой квартиры в единую управляемую систему.

Не гаджеты, а комплекс инженерии

В проекте были не отдельные элементы автоматизации, а полноценная связка систем:

• вентиляция;
• адиабатическое увлажнение;
• большое количество групп освещения;
• низковольтная подсветка;
• теплые полы;
• отопление и терморегуляция;
• датчики протечки во влажных зонах;
• управление шторами;
• локальная сеть и Wi-Fi;
• домофония;
• видеонаблюдение;
• управление инженерией через систему умного дома.

Такой объект нельзя нормально собрать без общей логики. Если вентиляция живет отдельно, теплые полы отдельно, свет отдельно, а домофон и сеть добавляются в конце, эксплуатация быстро становится неудобной. Пользователь получает несколько несвязанных систем, а обслуживание зависит от того, кто помнит, где что проложено.

Правильный подход другой: сначала описывается архитектура, потом кабели, щиты, точки управления, сценарии и задания подрядчикам.

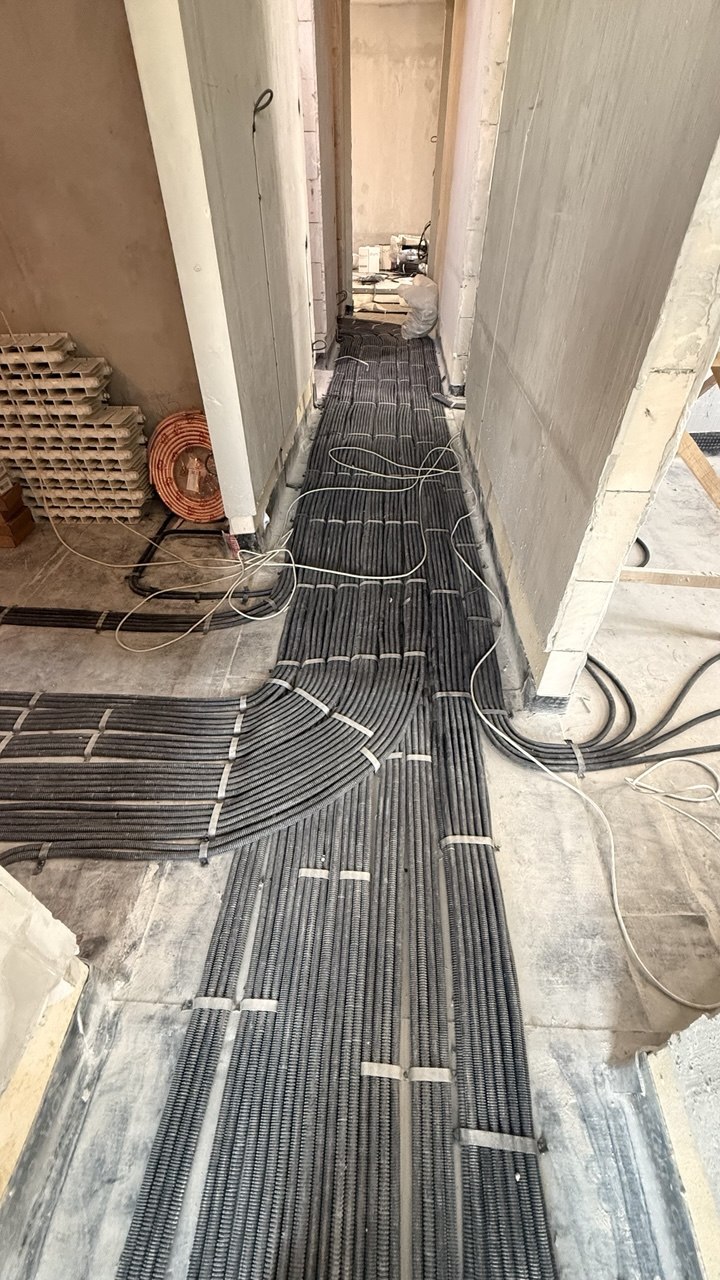

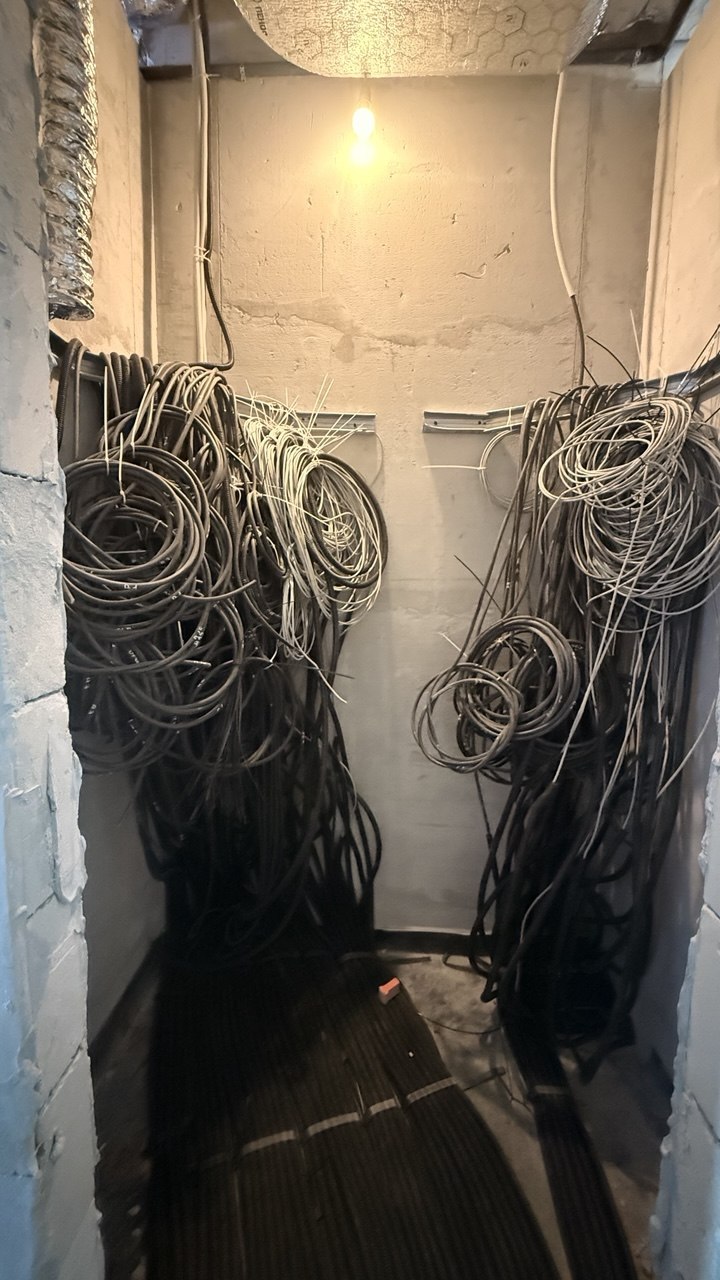

Масштаб: 249 строк кабельного журнала

В кабельном журнале проекта было 249 строк. Это уже не уровень «поставить пару реле». Проект охватывал 15 зон и разделов: прихожую, кухню-гостиную, мастер-спальню, мастер-ванную, детские, обувную, санузлы, коридор, постирочную и отдельные силовые линии под крупные потребители.

По кабелям и точкам проект включал:

• 97 линий UTP cat 5E;
• 66 линий ВВГнг(А)-LS 3x1.5;
• 63 линии ВВГнг(А)-LS 3x2.5;
• 20 линий КГВВнг(А)-LS 2х1,0;
• отдельные силовые линии под мощные нагрузки;
• 167 подрозетников;
• 110 розеток;
• 183 вывода кабеля;
• 85 стандартных входов;
• 54 цифровых входа;
• 35 релейных выходов;
• 59 мосфет-выходов;
• 15 диммерных выходов;
• 31 кросс-линия UTP;
• 19 линий локальной сети.

Эти цифры хорошо показывают, почему умный дом нужно закладывать до отделки. Когда в квартире сотни линий и десятки сценариев, ошибка в проектировании превращается не в мелкую правку, а в переделку трасс, щита, подрозетников или сценариев.

Свет и подсветка

Один из самых заметных разделов в большой квартире — освещение. Здесь важно не просто включить свет с телефона. Нужно заранее разложить группы:

• основной свет;
• декоративную подсветку;
• диммируемые линии;
• сценарии для разных помещений;
• проходные зоны;
• ночные режимы;
• управление с привычных выключателей.

Хороший умный дом не заставляет человека каждый раз открывать приложение. Обычный выключатель должен работать предсказуемо, а сценарии должны помогать, а не мешать. Поэтому логика света проектируется вместе с кабелями, щитом, блоками питания, мощностью лент и расположением выключателей.

Климат, вентиляция и увлажнение

В этом проекте умный дом связан не только со светом. В проекте есть инженерные разделы, которые напрямую влияют на комфорт:

• вентиляция;
• адиабатическое увлажнение;
• теплые полы;
• отопление с терморегуляторами и сервоприводами;
• кондиционеры;
• связь с подрядчиками по вентиляции и смежным разделам.

Для большой квартиры это критично. Климат нельзя проектировать отдельно от автоматики: нужно понимать, где будут датчики, как пользователь будет менять режимы, какие зоны управляются отдельно, где нужны сервисные доступы и что будет происходить при разных сценариях.

Если эти решения не согласовать заранее, после чистовой отделки остаются компромиссы: где-то датчик стоит не там, где нужно; где-то нельзя аккуратно протянуть линию; где-то сценарий ограничен тем, что не заложили на черновом этапе.

Протечки, шторы и бытовые сценарии

В проекте предусмотрены датчики протечки во всех мокрых зонах и управление защитой от воды. Это та часть умного дома, которую пользователь может не замечать каждый день, но именно она защищает ремонт и соседей.

Отдельно закладывается управление шторами. Здесь тоже важна не только кнопка в приложении: нужно заранее предусмотреть питание, управление, места вывода, возможность обслуживания и связь со сценариями света.

В результате бытовые сценарии собираются не вокруг «красивой функции», а вокруг удобной эксплуатации:

• утром открываются нужные группы света и шторы;
• вечером включается мягкая подсветка;
• теплые полы работают по зонам;
• протечки контролируются автоматически;
• климат и вентиляция не живут отдельно от общего управления.

Wi-Fi, домофон и видеонаблюдение

В большой квартире локальная сеть и Wi-Fi проектируются отдельно. Нельзя просто поставить одну точку доступа и надеяться, что она пробьет все стены. Нужно учитывать планировку, материалы, нагрузку, места установки оборудования и дальнейшее обслуживание.

Домофония и вызывная панель тоже должны быть заведены в общую схему. Если домофон проектируется отдельно, потом появляются лишние приложения, неудобные сценарии и сложность с интеграцией.

В проекте также планировались камеры с возможностью дистанционного отключения через умный дом. Такие функции требуют аккуратной логики: питание, управление, сценарии приватности и понятные ограничения должны быть заложены до монтажа.

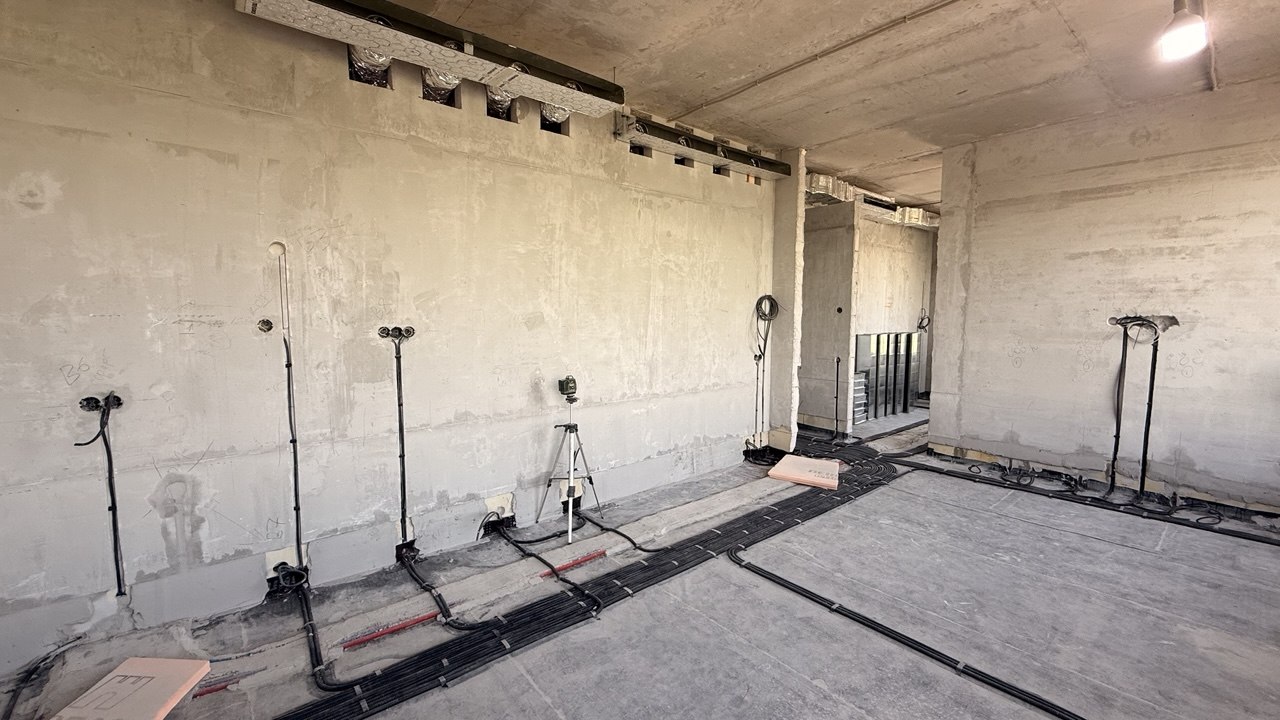

Задания строителям

Одна из ключевых частей такого проекта — понятные задания строителям и смежным подрядчикам. В них фиксируются:

• подрозетники;
• запасы кабелей;
• трубки для датчиков теплого пола;
• раздельная прокладка силовых и слаботочных линий;
• места выводов;
• требования к монтажу;
• точки, которые нельзя переносить без согласования;
• зоны ответственности между электриками, вентиляцией, сантехникой, отделкой и автоматикой.

Без этого даже хороший проект может потеряться на стройке. Кабели окажутся не там, подрозетники будут неподходящей глубины, датчики невозможно будет заменить, а часть решений придется переделывать.

Почему это важно для заказчика

Для пользователя итог должен быть простым: свет включается привычно, теплые полы и климат работают по зонам, Wi-Fi не пропадает, домофон и камеры доступны, протечки контролируются, а сценарии не требуют каждый раз разбираться в технике.

Но эта простота появляется только если на черновом этапе сделана сложная инженерная работа:

• собраны вводные по помещениям и сценариям;
• подготовлен кабельный журнал;
• продуманы щиты и коммутация;
• согласованы разделы вентиляции, увлажнения, отопления, электрики и слаботочки;
• выданы понятные задания строителям;
• оставлена возможность обслуживать и развивать систему после ремонта.

Большой умный дом — это не набор устройств, а инженерная система. В ней связаны свет, климат, вентиляция, увлажнение, теплые полы, протечки, шторы, Wi-Fi, домофон, сеть, видеонаблюдение, щит и сценарии.

HOMAX проектирует такие системы до монтажа: собирает вводные, готовит кабельный журнал, согласует задания строителям, проектирует щит, сеть, домофонию, автоматику и сценарии. Так объект получает не разрозненные решения, а понятную инфраструктуру, которую можно эксплуатировать и развивать.
